خب خب رسیدیم به قسمت دوم معرفی آرایش های بلوک سیلندر
آرایش قرار گیری سیلندرها ، موتورهای وانکل یا دوار
در موتور وانکل مانند موتورهای بنزینی چهار زمانه مخلوط هوا و بنزین وارد محفظه موتور میشود، سپس با متراکم نمودن این مخلوط (هوا و بنزین) گاز ورودی متراکم شده تحت فشار قرار گرفته و با ایجاد جرقه به وسیله شمع انفجار حاصل میشود،
آرایش سیلندر وانکل
مولکولهای گاز دراثر احتراق منبسط میگردند و نیروی حاصل از این احتراق و انبساط گازها به روتور انتقال داده میشود و به علّت اختلاف مرکز دوران بین روتور و میل لنگ نیروی چرخشی در روتور ایجاد میگردد.
فیلم کوتاهی از مکانیزم موتور وانکل
آرایش جناغی خطی VR
VR6، این کلمه نشان دهنده کمپانی عظیم فولکس واگن میباشد . این خودرو ساز در ساخت خودروهای بسیار کوچک که دارای موتورهایی با قابلیت تقویت بی نهایت معروف است و توانسته طراحی قدیمی موتورهای V شکل را از حالت عادی و سنتی خویش خارج نموده و تبدیل به سیستم VR نماید.
آرایش جناغی خطی یا VR
این موتورها دارای قابلیتهای خاص بوده از جمله: حجم کوچک، فضای اشتغال کمتر، بهبود راندمان حجمی .
این محاسن به اینگونه موتورها این قابلیت را میبخشد که بتوانند برای خودروهای کوچک با قابلیتهای خاص مورد استفاده قرار گیرند، مانند موتورهای خودروهای گلف , کوچک ولی وحشی
آرایش جناغی دو ردیفه یا W
این موتور از ترکیب دو موتور VR8 به یکدیگر بوجود آمده است ، بنابراین در اصطلاح فنی و تخصصی به این موتورها WR گفته میشود ( البته این نام کاملا تخصصی بوده و اصطلاح رایج آن همان موتورهای W است)
آرایش جناغی دو ردیفه یا W
با توجه به اینکه معایب زیادی داره تنها کمپانی فولکس واگن موفق به طراحی و استفاده از اینگونه موتورها گردیده است.
به نظر بنده تنها دلیلی که فلوکس واگن این موتور رو ساخته خاص بودن هست که تو ماشین های میلیون دلاریی که میسازه استفاد می کنه مثه بوگاتی شیرون .

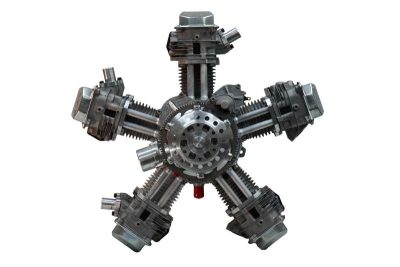

آرایش رادیال یا ستاره ای
این نوع از نحوه قرارگیری سیلندر ماشین تنها برای موتورهای هوایی (موتورهایی که تنها بر روی انواع هواپیماها نصب میشوند) بوده و موتورهایی هستند که باید توسط هوا خنک کاری بشوند.
آرایش سیلندرها رادیال یا ستاره
موتورهایی با این آرایش دارای دور موتور بسیار بالا بوده و به دلیل اینکه میل لنگ اینگونه از موتورها در مرکز دایرهای که این سیلندرها به یکدیگر متصل گردیده اند، که این امکان وجود سیستم خنک کاری با آب تقریبا غیر ممکن میکند، به همین دلیل این موتورها برای هوا خنک طراحی گردیده اند.
آرایش موتورهای وانکل یا دوار
موتور دورانی وانکل یا موتور دوار که بهخاطر مخترع آن فلیکس وانکل موتور وانکل نامیده میشود،
نوعی موتور درونسوز است که به جای حرکت رفت و برگشتی پیستونها، از یک طراحی دوار با دایرهای که خارج از مرکز خویش حرکت دوار یا همان حرکت چرخشی دارد برای تبدیل انرژی شیمیایی سوخت به انرژی جنبشی چرخشی استفاده میکند.
اجزای اصلی این موتور عبارتند از: روتور، محفظه روتور، محور خروجی، شمع جرقه زنی و قطعات آب بندی
ممنون که تا اینجا همراهیمون کردی امیدوارم مطالبمون برات خسته کننده نبوده باشه
قسمت جدید بلاگ معرفی قطعات موتور با تکنولوژی به روز برای تقویت موتور هامون هست !!
(با احترام : محمد گنجه)
